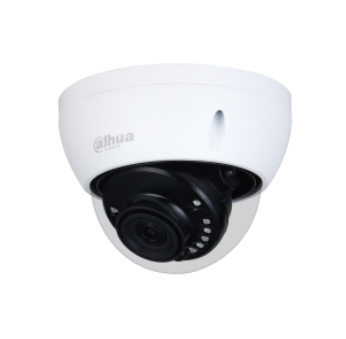

DAHUA HAC-HDBW1500E
5MP Starlight HDCVI IR Dome Camera
* The parameters and datasheets below can only be applied to 1500-S2 series.
* In order to use the 5MP 16:9 HDCVI camera, the firmware of XVR must be upgraded to V4.001.0000001.0.R.200908 or later version.
> Max 25 fps@5MP (16:9 video output)
> CVI/CVBS/AHD/TVI switchable
> 3.6 mm fixed lens (2.8 mm optional)
> Max. IR length 30 m, Smart IR
> IP67, IK10, DC12V
Specifications
| Camera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Image Sensor | 1/2.7 inch CMOS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Resolution | 2880 (H) × 1620 (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pixel | 5MP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scanning System | Progressive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electronic Shutter Speed | PAL: 1/25s–1/100000s NTSC: 1/30s–1/100000s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/N Ratio | > 65 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Illumination | 0.01 Lux/F1.6, 30IRE, 0 Lux IR on | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illumination Distance | 30 m (98.4 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator On/Off Control | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator Number | 12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pan/Tilt/Rotation Range | Pan: 0°–355° Tilt: 0°–65° Rotation: 0°–355° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Type | Fixed-focal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mount Type | M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Focal Length | 2.8 mm; 3.6 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Aperture | F1.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Field of View | 2.8 mm: 132° × 111° × 58°
(diagonal × horizontal × vertical) 3.6 mm: 109° × 92° × 48° (diagonal × horizontal × vertical) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Iris Type | Fixed iris | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Close Focus Distance | 2.8 mm: 0.9 m (3.0 ft)
3.6 mm: 1.6 m (5.2 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DORI Distance | Lens | Detect | Observe | Recognize | Identify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.8 mm | 63.6 m
(208.7 ft) |
25.4 m
(83.3 ft) |
12.7 m
(41.7 ft) |
6.4 m
(21.0ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm | 80 m
(262.5 ft) |
32 m
(105.0 ft) |
16 m
(52.5 ft) |
8 m
(26.2 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frame Rate | CVI:
PAL: 5M@25 fps; 4M@25 fps; 1080P@25 fps NTSC: 5M@25 fps; 4M@30 fps; 1080P@30 fps AHD: PAL: 4M@25 fps; NTSC: 4M@30 fps TVI: PAL: 4M@25 fps; NTSC: 4M@30 fps CVBS: PAL: 960H; NTSC: 960H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 5M (2880 × 1620); 4M (2560 × 1440); 1080P (1920 × 1080); 960H (960 × 576/960 × 480) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Day/Night | Auto switch by ICR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLC | BLC/HLC/DWDR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WDR | DWDR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| White Balance | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gain Control | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise Reduction | 2D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smart IR | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mirror | Off/On | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Privacy Masking | Off/On (8 area, rectangle) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE (EN55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN55024:2010+A1:2015, EN 55035:2017, EN50130-4:2011+A1:2014, EN 62368-1:2014+A11:2017) FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL60950-1+CAN/CSA C22.2 No.60950-1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Output | Video output choices of CVI/TVI/AHD/CVBS by one BNC port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 12V ±30% DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | Max 3.5W (12V DC, IR on) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | -40°C to +60°C (-40°F to 140°F); <95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature | -40°C to +60°C (-40°F to 140°F); <95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection Grade | IP67, IK10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Structure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing | Plastic dome cover+metal upper casing+metal pedestal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Camera Dimensions | φ109.9 mm × 81.0 mm ( φ4.33″ × 3.19″ ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.31 kg (0.68 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.45 kg(0.99 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
