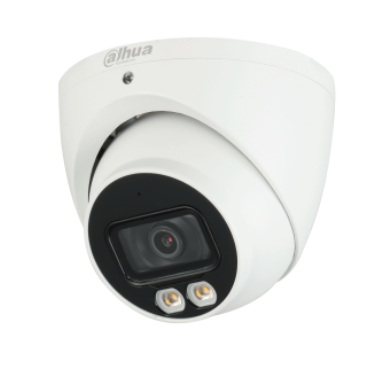

DAHUA HAC-HDW1239T-IL-A
2MP Smart Dual Illuminators Eyeball Camera
* The parameters and datasheets below can only be applied to1239-IL series.
* In order to use the Smart Dual Light HDCVI camera, the firmware of XVR must be upgraded to V4.001.0000004.1.R.220323 or later version.
> Smart Dual Illuminators
> Max. 30 fps@1080p
> 40 m illumination distance
> Super Adapt
> 130 dB true WDR, 3D NR
> Built-in MIC (-A)
> 3.6 mm fixed lens (2.8 mm optional)
> CVI/CVBS/AHD/TVI switchable
> IP67, 12 VDC
Specifications
| Camera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pixel | 2 MP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Image Sensor | 2 MP CMOS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Resolution | 1920 (H) × 1080 (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scanning System | Progressive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electronic Shutter Speed | PAL: 1/25 s–1/100,000 s NTSC: 1/30 s–1/100,000 s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Illumination | 0.001 [email protected] (Color, 30 IRE) 0.0001 [email protected] (B/W, 30 IRE) 0 lux (Illuminator on) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/N Ratio | >65 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illumination Distance | IR: 40 m (131.23 ft) Warm light: 40 m (131.23 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator On/Off Control | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator Number | 2 (IR light) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 (Warm light) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pan/Tilt/Rotation Range | Pan: 0°–360° Tilt: 0°–78° Rotation: 0°–360° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Type | Fixed-focal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Mount | M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Focal Length | 2.8 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Aperture | F1.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Field of View | 2.8 mm: H: 107°; V: 56°; D: 127° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm: H: 86°; V: 46°; D: 101° | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Iris Control | Fixed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Close Focus Distance | 2.8 mm: 0.7 m (2.29 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm: 1.1 m (3.61 ft) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DORI Distance | Lens | Detect | Observe | Recognize | Identify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.8 mm | 42.2 m
(138.45 ft) |
16.9 m
(55.45 ft) |
8.4 m
(27.56 ft) |
4.2 m
(13.78 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm | 53.7 m
(176.18 ft) |
21.5 m
(70.54 ft) |
10.7 m
(35.10 ft) |
5.4 m
(17.72 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Frame Rate | CVI: PAL: 1080p@25 fps; NTSC: 1080p@30 fps; AHD: PAL: 1080p@25 fps; NTSC: 1080p@30 fps; TVI: PAL: 1080p@25 fps; NTSC: 1080p@30 fps; CVBS: PAL: 960 × 576H; NTSC: 960 × 480H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 1080p (1920 × 1080); 960H (960 × 576/960 × 480) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Day/Night | Auto (ICR)/Color/B/W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLC | BLC; HLC; WDR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WDR | 130 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| White Balance | Auto; Area white balance | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gain Control | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise Reduction | 3D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smart Illumination | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mirror | Off/On | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Privacy Masking | Off/On (8 areas, rectangle) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator | Smart IR&WL; WL Mode; IR Mode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certification | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE (EN55032: 2015, EN61000-3-2: 2014, EN61000-3-3: 2013, EN55024: 2010+A1: 2015, EN55035: 2017, EN50130-4: 2011+A1: 2014, EN62368-1: 2014+A11: 2017)
FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL62368-1+CAN/CSA C22.2 No.62368-1-14) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Output | Video output choices of CVI/TVI/AHD/CVBS by one BNC port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Input | One channel built-in MIC (-A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 12 VDC ± 30% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | Max 4.0 W (12 VDC, LED on) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –40 °C to +60 °C (–40 °F to +140 °F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity | <95% (RH), non-condensing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature | –40 °C to +60 °C (–40 °F to +140 °F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection | IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Structure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing Material | Metal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Dimensions | Φ106.0 mm × 93.6 mm (Φ4.17″ × 3.69″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging Dimensions | 148 mm × 139 mm × 137 mm (5.83″ × 5.47″ × 5.39″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.46 kg (1.01 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.64 kg (1.41 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Wall mount; ceiling mount; vertical pole mount | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
