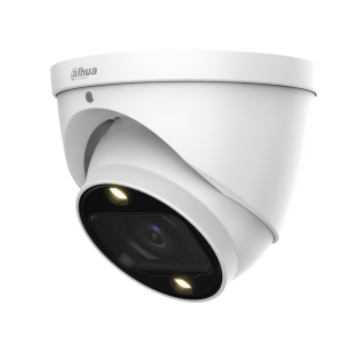

DAHUA HAC-HDW1239T-Z-A-LED-DP
2MP Full-color HDCVI Motorized Vari-Focal Eyeball Camera
* The parameters and datasheets below can only be applied to 1239-S3 series.
> Max. 30 fps@1080p.
> 130 dB true WDR, 3D NR.
> 24/7 color imaging
> Smart Warm Light Illumination.
> 40 m illumination distance.
> Super Adapt.
> Built-in Mic.
> Auto focus, 2.7 mm–13.5 mm motorized lens.
> CVI/CVBS/AHD/TVI switchable.
> IP67, 24 VAC/12 VDC.
Specifications
|
Camera |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Image Sensor |
2 MP CMOS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Max. Resolution |
1920 (H) × 1080 (V) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Scanning System |
Progressive |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Electronic Shutter Speed |
PAL: 1/25 s–1/100,000 s; NTSC: 1/30 s–1/100,000 s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Min. Illumination |
0.001 [email protected] (Color, 30 IRE) 0 lux (Illuminator on) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
S/N Ratio |
>65 dB |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Illumination Distance |
40 m (131.23 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Illuminator On/Off Control |
Auto;Manual |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Illuminator Number |
2 (Warm light) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Angle Adjustment |
Pan: 0°–360° Tilt: 0°–78° Rotation: 0°–360° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lens |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lens Type |
Motorized vari-focal |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Auto Focus |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Lens Mount |
φ14 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Focal Length |
2.7 mm–13.5 mm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Max. Aperture |
F1.0 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Field of View |
H: 103°–33°; V: 54°–18°; D: 124°–38° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Iris Control |
Fixed |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Close Focus Distance |
1.5 m (4.92 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
DORI Distance |
Lens |
Detect |
Observe |
Recognize |
Identify |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
W |
46.6 m (152.89 ft) |
18.6 m (61.02 ft) |
9.3 m (30.51 ft) |
4.7 m (15.42 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
T |
133.3 m (437.34 ft) |
53.3 m (174.87 ft) |
26.7 m (87.60 ft) |
13.3 m (43.64 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DORI (Detect, Observe, Recognize, Identify) is a standard system (EN-62676-4) for defining the ability of a person viewing the video to distinguish persons or objects within a covered area. The numbers in this table do not reflect intelligent function distances. For intelligent function distances, refer to installation and commissioning manual/project design tool. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Frame Rate |
CVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps AHD: PAL: 1080p@25 fps NTSC: 1080p@30 fps TVI: PAL: 1080p@25 fps NTSC: 1080p@30 fps CVBS: PAL: 960H NTSC: 960H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Resolution |
1080p (1920 × 1080); 960H (960 × 576/960 × 480); |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Day/Night |
Color |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
BLC |
BLC; HLC; WDR; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
WDR |
130 dB |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
White Balance |
Auto;Area white balance |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gain Control |
Manual;Auto |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Noise Reduction |
3D NR |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Illumination Mode |
Smart Light |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Mirror |
Yes |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Privacy Masking |
Off/On (8 areas, rectangle) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certification |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Certifications |
CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035; |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Port |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Video Output |
Video output choices of CVI/TVI/AHD/CVBS by one BNC port |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Audio Input |
One channel built-in Mic |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Supply |
12 VDC ± 10%;24 VAC ± 25% |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Power Consumption |
Max 9.3 W (12 VDC, LED on) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environment |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Temperature |
–30 °C to +60 °C (–22 °F to +140 °F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Humidity |
<95% (RH), non-condensing |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Storage Temperature |
–30 °C to +60 °C (–22 °F to +140 °F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Storage Humidity |
<95% (RH), non-condensing |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Protection |
IP67 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anti-corrosion Level |
Basic Protection |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Structure |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Casing Material |
Metal |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Product Dimensions |
φ122.0 mm × 104.8 mm (φ4.80″ × 4.13″) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Net Weight |
0.61 kg (1.34 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Gross Weight |
0.79 kg (1.74lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Installation |
Wall mount; ceiling mount; vertical pole mount |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
