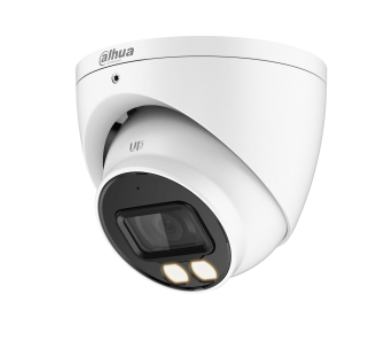

DAHUA HAC-HDW1509T-A-LED-POC
5MP Full-Color HDCVI PoC Eyeball Camera
* The parameters and datasheets below can only be applied to1509-S2 series.
*In order to use the 5MP 16:9 HDCVI camera, the firmware of XVR must be upgraded to V4.001.0000001.0.R.200908 or later version.
> Max 25 fps@5MP (16:9 video output)
> 120 dB true WDR, 3D NR
> 24/7 color imaging
> 40 m illumination distance
> CVI/CVBS/AHD/TVI switchable
> Built-in mic
> 3.6 mm fixed lens (2.8 mm optional)
> IP67, PoC (only CVI)/12 V±30% DC
Specifications
Camera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Image Sensor | 5MP CMOS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. Resolution | 2880 (H) × 1620 (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pixel | 5MP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Scanning System | Progressive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Electronic Shutter Speed | PAL:1/3 s–1/100,000 s NTSC:1/4 s–1/100,000 s | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
S/N Ratio | > 65 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Min. Illumination | 0.001 Lux/F1.0, 0 Lux warm light on | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Illumination Distance | 40 m (131.2 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Illuminator On/Off Control | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Illuminator Number | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pan/Tilt/Rotation Range | Pan: 0°–360° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lens | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Lens Type | Fixed lens | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mount Type | M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Focal Length | 2.8 mm; 3.6 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Max. Aperture | F1.0 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Field of View | 2.8 mm: H: 112°; V: 57°; D: 132° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Iris Type | Fixed iris | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Close Focus Distance | 2.8 mm: 1.6 m (5.25 ft); | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
DORI Distance | Lens | Detect | Observe | Recognize | Identify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.8 mm | 67.4 m (212.3 ft) | 27.0 m (88.6 ft) | 13.5 m (44.3 ft) | 6.7 m (22.0 ft) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.6 mm | 80.0 m (262.5 ft) | 32.0 m (105.0 ft) | 16.0 m (52.5 ft) | 8.0 m (26.2 ft) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Frame Rate | CVI: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Resolution | 5M (2880 × 1620); 4M (2560 × 1440); 960H (960 × 576/960 × 480) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
BLC | BLC/HLC/WDR/HLC-Pro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
WDR | 120 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
White Balance | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gain Control | Auto; manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Noise Reduction | 3D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Smart Light | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Mirror | Off/On | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Privacy Masking | Off/On (8 areas, rectangle) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Certifications | CE (EN55032, EN55024, EN50130-4,EN60950-1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Video Output | Video output choices of CVI/TVI/AHD/CVBS by one BNC port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audio Input | One channel built-in mic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Supply | POC (only CVI)/12 V±30% DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Power Consumption | Max6.4 W (12 V DC, warm light on) PoC (AF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Operating Temperature | –40 °C to +60 °C (–40 °F to +140 °F); < 95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Storage Temperature | –40 °C to +60 °C (–40 °F to +140 °F); < 95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Protection Grade | IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Structure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Casing | Metal throughout the whole casing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Camera Dimensions | φ106.0 mm × 93.6 mm (φ4.17″ × 3.69″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Net Weight | 0.49 Kg (1.08 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Gross Weight | 0.68 Kg (1.50 lb) |
