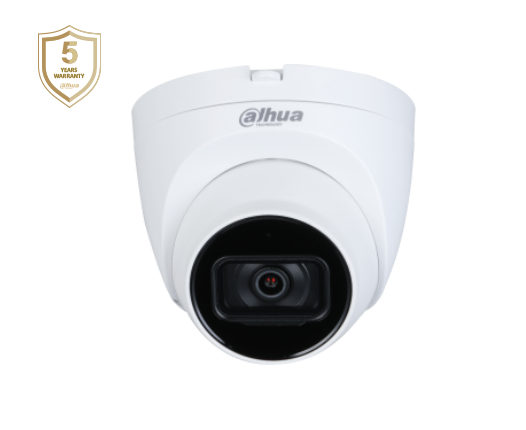

DAHUA HAC-HDW2501TQ-A-POC
5MP Starlight HDCVI Quick-to-install IR Eyeball Camera
* The parameters and datasheets below can only be applied to 2501-POC-S2 series.
* In order to use the 5MP 16:9 HDCVI camera, the firmware of XVR must be upgraded to V4.001.0000001.0.R.200908 or later version.
> Max 25 fps@5MP (16:9 video output)
> Starlight, 120 dB true WDR, 3D NR
> CVI/CVBS/AHD/TVI switchable
> 3.6 mm fixed lens (2.8 mm,6 mm optional)
> Built-in mic
> Max. IR length 40 m, Smart IR
> IP67, PoC (only CVI)/12V±30% DC
Specifications
| Camera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Image Sensor | 1/2.7″ CMOS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Resolution | 2880 (H) × 1620 (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pixel | 5MP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scanning System | Progressive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electronic Shutter Speed | PAL: 1/3 s–1/100,000 s NTSC: 1/4 s–1/100,000 s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/N Ratio | > 65 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Illumination | 0.001 Lux/F1.6, 30IRE, 0Lux IR on | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illumination Distance | 40 m (131.2 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator On/Off Control | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator Number | 1(IR light) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pan/Tilt/Rotation Range | Pan: 0°–360° Tilt: 0°–78° Rotation: 0°–360° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Type | Fixed-focal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mount Type | M12 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Focal Length | 2.8 mm; 3.6 mm; 6 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Aperture | F1.6 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Field of View | 2.8 mm: H: 111°; V: 58°; D: 132°
3.6 mm: H: 92° ; V: 48°; D: 109° 6 mm: H: 57°; V: 30°; D: 65° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Iris Type | Fixed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Close Focus Distance | 2.8 mm: 0.9 m (3.0 ft) 3.6 mm: 1.6 m (5.2 ft) 6 mm: 3.1 m (10.2 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DORI Distance | Lens | Detect | Observe | Recognize | Identify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.8 mm | 63.6 m (208.7 ft) | 25.4 m (83.3 ft) | 12.7 m (41.7 ft) | 6.4 m
(21.0 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.6 mm | 80 m (262.5 ft) | 32 m
(105.0 ft) |
16 m
(52.5 ft) |
8 m
(26.2 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 mm | 120 m (393.7 ft) | 48 m
(157.5 ft) |
24 m
(78.7 ft) |
12 m
(39.4 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Frame Rate | CVI:
PAL: 5M@25 fps; 4M@25 fps NTSC: 5M@25 fps; 4M@30 fps AHD: PAL: 4M@25 fps NTSC: 4M@30 fps TVI: PAL: 4M@25 fps NTSC: 4M@30 fps CVBS: PAL: 960H NTSC: 960H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 5M (2880 × 1620); 4M (2560 × 1440); 960H (960 × 576/960 × 480) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Day/Night | Auto (ICR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLC | BLC/HLC/WDR/HLC-Pro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WDR | 120 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| White Balance | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gain Control | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise Reduction | 3D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smart IR | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mirror | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Privacy Masking | Off/On (8 areas, rectangle) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE (EN55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN55024:2010+A1:2015, EN 55035:2017, EN50130-4:2011+A1:2014, EN 62368-1:2014+A11:2017)
FCC (CFR 47 FCC Part 15 subpartB, ANSI C63.4-2014) UL (UL60950-1+CAN/CSA C22.2 No.60950-1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Interface | One channel built-in mic | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Output | Video output choices of CVI/TVI/AHD/CVBS by one BNC port | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | POC (only CVI)/12V±30% DC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | Max 4.3W (12V DC, IR on); PoC (AF) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –40°C to +60°C (–40°F to +140°F); < 95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature | –40°C to +60°C (–40°F to +140°F); < 95% (non-condensation) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection Grade | IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Structure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing | Metal inner core+plastic cover+plastic pedestal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Camera Dimensions | φ109.9 mm × 100.9 mm (φ4.33″ × 3.97″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.34 kg (0.75 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.5 kg (1.1 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
