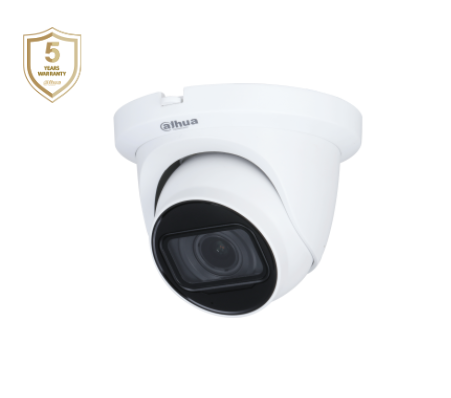

DAHUA HAC-HDW2802TMQ-Z-A-DP
4K Starlight HDCVI Motorized Vari-focal IR Quick-to-install Eyeball Camera
* The parameters and datasheets below can only be applied to2802-S2 series.
> Max. 15 fps@4K.
> Starlight, 120 dB true WDR, 3D NR.
> Smart IR Illumination.
> 60 m illumination distance.
> Super Adapt.
> Built-in MIC.
> Quick-to-install eyeball saves installation time.
> Auto focus, 2.7 mm–13.5 mm motorized lens.
> CVI/CVBS/AHD/TVI switchable.
> IP67, 24 VAC/12 VDC.
Specifications
| Camera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Image Sensor | 4K CMOS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Resolution | 3840 (H) × 2160 (V) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Scanning System | Progressive | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Electronic Shutter Speed | PAL: 1/3 s–1/100000 s NTSC: 1/4 s–1/100000 s |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Min. Illumination | 0.001 [email protected] (Color, 30 IRE) 0.0001 [email protected] (B/W, 30 IRE) 0 lux (Illuminator on) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/N Ratio | >65 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illumination Distance | 60 m (196.85 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator On/Off Control | Auto | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illuminator Number | 2 (IR light) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pan/Tilt/Rotation Range | Pan: 0°–360° Tilt: 0°–78° Rotation: 0°–360° |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Type | Motorized Vari-focal | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Auto Focus | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Lens Mount | φ14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Focal Length | 2.7 mm–13.5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Max. Aperture | F1.5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Field of View | H: 113°–47°; V: 60°–26°; D: 133°–53° | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Iris Control | Fixed | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Close Focus Distance | 1.2 m (3.94 ft) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DORI Distance | Lens | Detect | Observe | Recognize | Identify | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.7 mm | 83.4 m
(273.62 ft) |
33.4 m
(109.58 ft) |
16.7 m
(54.79 ft) |
8.3 m
(27.23 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13.5 mm | 189.6 m
(622.05 ft) |
75.8 m
(248.69 ft) |
37.9 m
(124.34 ft) |
19.0 m
(62.34 ft) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Frame Rate | CVI: PAL: 4K@15 fps; 5M@25 fps; 4M@25 fps NTSC: 4K@15 fps; 5M@25 fps; 4M@30 fps AHD: PAL: 4K@15 fps; NTSC: 4K@15 fps TVI: PAL: 4K@15 fps; NTSC: 4K@15 fps CVBS: PAL: 960H; NTSC: 960H |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution | 4K (3840 × 2160); 5M (2880 × 1620); 4M (2560 × 1440); 960H (960 × 576/960 × 480) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Day/Night | Auto(ICR)/Color/B/W | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLC | BLC; HLC; WDR; HLC-Pro | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WDR | 120 dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| White Balance | Auto;Area white balance | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gain Control | Auto/Manual | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Noise Reduction | 3D NR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Illumination Mode | Smart IR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Defog | Electronic defog | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Digital Zoom | 4× | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Mirror | Yes | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Privacy Masking | Off/On (8 areas, rectangle) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certification | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certifications | CE-LVD: EN 62368-1; CE-EMC: EN 55032; EN 55035; FCC: 47 CFR FCC Part 15, Subpart B; UL: UL62368-1 + CAN/CSA C22.2 No. 62368-1-14 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Output | Video output choices of CVI/TVI/AHD/CVBS by one BNC port (DIP Switch) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio Input | One channel built-in MIC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Supply | 12 VDC ± 10%; 24 VAC ± 25% | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Power Consumption | Max 10.0 W (12 VDC, IR on) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature | –30 °C to +60 °C (–22 °F to +140 °F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity | <95% (RH), non-condensing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature | –30 °C to +60 °C (–22 °F to +140 °F) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Humidity | <95% (RH), non-condensing | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection | IP67 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Structure | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Casing Material | Metal dome + metal enclosure + plastic mounting plate | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Product Dimensions | φ135 mm × 109 mm (φ5.31″ × 4.28″) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Net Weight | 0.56 kg (1.20 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Gross Weight | 0.73 kg (1.60 lb) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Installation | Wall mount; ceiling mount; vertical pole mount | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
