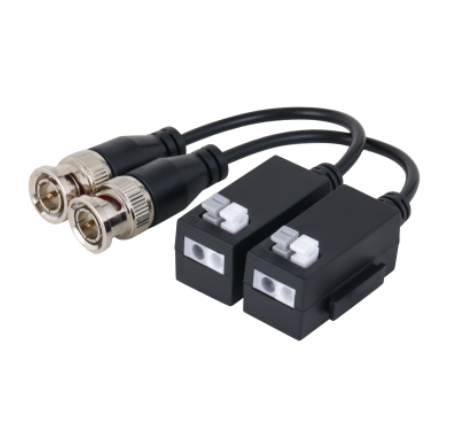

DAHUA PFM801-POC
1 channel passive HDCVI 4K POC Balun
> Real-time transmission over UTP CAT5E/6 cable.
> No need for power supply.
> Supports HDCVI, TVI, AHD and CVBS.
> Can realize twisted pair power transmission + image signal
> transmission in one.
Specifications
| Function | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmission Distance |
HDCVI_Non-POC Camera-720P: max 350 m (1148.29 ft); 1080P: max 250 m (820.21ft); 4MP/4K: max 180 m (590.55 ft) TVI_Non-POC Camera-720/1080P: max 250 m (820.21 ft); 5MP/4K: max 180 m (590.55 ft) AHD_Non-POC Camera-720P: max 350 m (1148.29 ft); 1080P: max 250 m (820.21 ft); 5MP/4K: max 180 m (590.55 ft) HDCVI/TVI/AHD_POC Camera—720P: max 150 m (492.13 ft); 1080P: max 150 m (492.13 ft); 4MP/5MP: max 150 m (492.13 ft); 4K: max 80 m (262.47 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmission Signal |
1-ch HDCVI, TVI, AHD and CVBS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Transmission Media |
UTP CAT5/5E/6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Video Transmission Properties | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Coaxial Video Connector |
Male BNC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Connection Way |
Spring clamp type |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Compatible Format |
HDCVI, TVI, AHD, CVBS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Resolution |
720p, 1080p, 4 MP, 5 MP, 4K |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Anti-interference |
>60 dB |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Protection | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ESD |
1a contact discharge electricity level 3 1b air discharge electricity level 3 Per: IEC61000-4-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Impedance | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BNC Male Impedance |
75 Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UTP Cable Impedance |
100 Ω |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Physical Properties | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Size |
155 mm × 21 mm × 20 mm (6.10″ × 0.83″ × 0.79″) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Shell |
ABS |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Color |
Black |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Weight |
20.5 g/pair (0.05 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stability | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MTBF |
>10,000 hrs |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Environmental | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Temperature |
–10 °C to +55 °C (–14 °F to +131 °F） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Storage Temperature |
–20 °C to +70 °C (–4 °F to +158 °F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Operating Humidity |
0–95% (RH), non–condensing |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certification | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Certification |
CE: EN 5032, EN 55035, EN 61000-3-2, EN 61000-3-3 FCC: FCC Part 15 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
